Recámara Std., Mágnum y Súper Mágnum, Cono de
Forzamiento,
Ánima Std., Estrangulada y Sobredimensionada Back/Over-Bore/d,
Chokes Std., Estrangulados y Sobredimensionados Briley
DOBLE Y TRIPLE CONO DE FORZAMIENTODe todos
es sabido de que se compone el interior de un cañón de escopeta, pero hay que
destacar o diferenciar una breve reseña entre los tipos o modelos que se
encuentran en el mercado de ánima y Choke
sobredimensionado de l@s convencionales o estándar y estrangulad@s, de ello dependerá nuestra
efectividad. La pericia que cada cazador o tirador tiene, sobre
este aspecto, con ideas bien claras. Cada uno puede tratar el problema en
función de sus preferencias o su experiencia, habilidad y sabiduría.
¡TE ESPERAN GRANDES SORPRESAS!
Hoy en día, ya no hay cañones de mala
fabricación o manufactura, las modernas técnicas de mecanizado y la calidad de
los aceros garantizan, incluso en escopetas básicas de, un nivel de calidad muy
respetable.
¡¡EL CAÑÓN ES COMPLEJO, REFINADO
Y TECNOLÓGICAMENTE AVANZADO!!
Mire a
través del cañón por la recámara. Verá una superficie del cañón, que está pulida a espejo y que
brilla, es el ánima (en escopetas semiautomáticas accionadas a gas, se miraran
dos orificios en la parte interior-inferior del cañón que es por donde escapan los gases
al pistón o válvula para que accione la corredera hacia atrás para la expulsión del
cartucho, estos orificios salen al interior del anillo soldado al cañón por donde se ensambla el pistón-válvula, muelle recuperador y tubo cargador). La recámara, se verá gris debido a que está bruñida lo que facilita
el agarre del cartucho. Entre la recámara y el ánima aparece un aro oscuro que
no desaparece es el cono de forzamiento. Aquí es donde se produce el alo de fricción
igual que en el Choke. Al final en algunos cañones un aro fino casi imperceptible (esto no ocurre con Chokes intercambiables) es el Choke.
LOS
CAÑONES, COMIENZAN POR LA RECÁMARA Y TERMINAN EN EL CHOKE
RECÁMARA, CONO DE FORZAMIENTO, ÁNIMA Y CHOKE
Los
perdigones, nada más salir del cartucho, se encuentran con el lado grande del
cono de forzamiento y se deslizan suavemente por él como por un tobogán, para
salir a un cañón cilíndrico que los evacua. Al disparar un cartucho de 70 mm en
una recámara que lo aventaja en 6 mm Mágnum o 19 mm Súper Mágnum, tenemos un «vuelo
libre» de esa misma longitud (aun así, los contenedores de perdigones y tacos
fieltro, se alojan en el cono de forzamiento antes de abandonar la vaina, estos
se expanden y se contraen para facilitar la entrada en el cono de forzamiento,
ánima y Choke, asegurando una buena obturación.
Con las escopetas
actuales y si el taco o contenedor de
perdigones es de calidad, no se deforman y por lo tanto no afecta al plomeo). Entre
la vaina de un cartucho disparado de la misma medida que la recámara y el cono
de forzamiento puede haber entre ±8 y 10 décimas.
¡¡EL CHOKE TIENE SU
PROPIO CONO DE FORZAMIENTO!!
El Ánima del cañón debe estar siempre pulida a espejo para facilitar el plomeo. Técnicamente, se denomina «ánima estrangulada» a los cañones con diámetro inferior a 18,5 mm y sobredimensionada o BORE a las que superan este. El ánima Back/Over-Bore/d, ¿mito o realidad?
LOS CAÑONES VIENEN PULIDOS PARA ASEGURAR UN SUPERFICIE BRILLANTE
Y DESLIZANTE POR DONDE AVANZAR LA CARGA
A
menor diámetro del cañón, mayor estrechamiento, mayor presión, mayor velocidad,
mayor alcance y… mayor retroceso. Si a esto le sumamos el efecto del Choke en
la boca del cañón, veremos que un Choke de ✦✦✦ estrellas en un cañón de 18,2 mm de ánima,
equivale a un Choke de ✦ estrella en un cañón con ánima de 18,8 mm (insistiré
en ello), tolerancia ±3 décimas.
CON UN CAÑÓN BACK-BORE DE RECÁMARA SÚPER-MÁGNUM, SE PUEDEN
DISPARAR CARTUCHOS DE CUALQUIER LONGITUD
Normalmente, en escopetas de
plato, vemos que el número suele ser 18,6 mm a 18,8 mm y suelen tener un
retroceso menor, y en escopetas de caza, suelen ser de 18.4 mm o incluso menos.
«LAS ESCOPETAS CON CONOS DE FORZAMIENTO LARGO
TIENEN MENOS RETROCESO»
En ejemplos prácticos vemos que el plomeo a igual Choke a 25 metros, casi no varía, pero la «pegada» del disparo, es decir, la energía con la que golpean los perdigones a igual distancia, es bien distinta.
CHOKE CONVENCIONAL REMINGTON HEVI SHOT
SÚPER FULL ✦ Ø17,2 DÉCIMAS
CHOKE CONVENCIONAL BERETTA / BENELLI
OPTIMA CRIO PLUS
FULL CHOKE ✦ Ø17,4 DÉCIMAS
El Choke es otro dispositivo con muchas exigencias. En
primer lugar, tiene su propio cono de forzamiento donde se produce otro alo de
fricción, ya que no soportaría el Choke directo de los perdigones contra un
abrupto escalón. Cuando la escopeta es apta para perdigones de acero, este
aspecto se vuelve más determinante aún.
Un Choke actual
convencional de ✦ estrella de Ø17,4
equivale a ✦ estrella de Ø17,7
en un cañón Bore (ánima sobredimensionada). Esto quiere decir que utilizan Chokes más abiertos que los convencionales ± 1 a
3 décimas, equivale a ✦ o ✦✦ estrellas de más. Pero todo tiene su
explicación;
- Se
dice que un Choke de ✦ estrella o Full Choke, equivale de 9 a
11 décimas dependiendo del ánima de cada cañón que es a su vez un cañón
cilíndrico de ese Calibre.
El alo
de fricción en un cañón Bore (sobrecalibrado o de mayor medida
que el ánima del arma que lo dispara),
se produce en el Choke y es más fuerte que en un cañón convencional sobre todo
si utilizamos Chokes estrangulados de ✦ estrella
de Ø17,2 a Ø17,5 mm. Cuanto más estrangulado sea el Choke, más
fricción sufre con un ánima sobredimensionada.
CHOKE SOBREDIMENSIONADO BRILEY
XF EXTRA FULL Ø17,6 DÉCIMAS
EQUIVALENCIA ✦ +3 DÉCIMAS CHOKE CONVENCIONAL
CHOKE SOBREDIMENSIONADO BROWNING
XFULL ✦ Ø17,7 DÉCIMAS
EQUIVALENCIA ✦✦ +4 DÉCIMAS CHOKE CONVENCIONAL
Mientras los
perdigones ya se encuentran volando agrupados y cogiendo velocidad en el ánima,
llegan al Choke y se produce un alo de fricción o estrangulamiento agresivo en un Bore con Chokes
estrangulados, cosa que no sucede con los cañones convencionales. Las
ánimas sobredimensionadas son buenas para el empleo de perdigón de acero (Stell), bismuto o para cartuchos de 3" ½
pulgadas, Calibre 12,89 Súper-Mágnum, pero solo con Chokes
Bore de ✦✦✦, ✦✦✦✦ y ✦✦✦✦✦ estrellas.
CHOKE CONVENCIONAL BERETTA / BENELLI
OPTIMA CRIO PLUS
¾ CHOKE ✦✦ Ø17,7 DÉCIMAS
CHOKE SOBREDIMENSIONADO BROWNING
FULL ✦ Ø17,9 DÉCIMAS
EQUIVALENCIA ✦✦✦ +3 / 5 DÉCIMAS CHOKE CONVENCIONAL
En un ánima de Ø18,5 milímetros un Choke
medio de ✦✦✦ estrellas de Ø18,0 mm equivale en
un ánima estrangulada de Ø18,2 mm a ✦✦ estrellas
de Ø17,7 mm. Lo mismo sucede con los Chokes sobredimensionados, pero al
revés.
La carga
de perdigones se alinea o agrupa en el ánima proyectándose hacia el Choke a más
velocidad que en la salida de la recamara y cuanto más sea el largo del cañón y
menos diámetro interior de cañón tenga más velocidad coge la
carga de perdigones, lo que se
conoce como el efecto manguera.
CHOKE CONVENCIONAL BERETTA / BENELLI
OPTIMA CRIO PLUS
½ CHOKE ✦✦✦ Ø17,9 DÉCIMAS
CHOKE SOBREDIMENSIONADO BRILEY
M ✦✦✦ ½ CHOKE Ø18,2
DÉCIMAS
EQUIVALENCIA ✦✦✦✦ ±1 / 3 DÉCIMAS CHOKE CONVENCIONAL
CHOKE CONVENCIONAL BERETTA / BENELLI
OPTIMA CRIO PLUS
¼ CHOKE ✦✦✦✦ Ø18,2 DÉCIMAS
CHOKE SOBREDIMENSIONADO BRILEY
IC ✦✦✦✦ ¼ CHOKE Ø18,4 DÉCIMAS
EQUIVALENCIA CL ±1 / 2 DÉCIMAS CHOKE CONVENCIONAL
Esta idea se basa en el efecto que podemos observar en la salida del agua
de una manguera, a medida que se reduce el orificio de salida, menor será el
diámetro del chorro, al tiempo que éste alcanzará una mayor distancia. Así los
perdigones serían el fluido que pasa por el interior del cañón (lo que haría las funciones de manguera); si éste fuera totalmente cilíndrico el alcance y la agrupación de la
plomada serían menores que si lo cerráramos un poco en su tramo final, es
decir, en la boca. No es cierto; no hay similitud posible y tal
explicación ha contribuido en buena medida a crear la confusión que existe
sobre el tema.
CHOKE CONVENCIONAL BERETTA / BENELLI
OPTIMA CRIO PLUS
CILÍNDRICO CL ✦✦✦✦✦ Ø18,5 DÉCIMAS
CHOKE BROWNING DIFFUSION
ESTRIADO D (DF) ✦✦✦✦✦✦ Ø18,7 DÉCIMAS
El Choke
no es una boquilla de rociar; ni la carga de perdigones se comporta como un
líquido ni la cueva de presión (interior cañón) dentro de una escopeta se parece a la
que corresponde a una manguera para echar agua.
De todos modos, hay que
pensar que las mejoras en balística de escopetas tocaron techo en los 70 y que
muchos de estos artilugios no son más que para vender (marketing), pues tirando
cartuchería de mucha calidad en conos cortos y ánimas standard se consiguen de
igual modo plomeos de muy buena distribución y penetración.
CÓDIGO DE COLORES CHOKES SOBREDIMENSIONADOS
BRILEY
VALORES RELATIVOS
También
decir que el ánima de 18,2 mm era para que comprimiera el taco de fieltro para
que no escaparan los gases hacia atrás y con la cartuchería actual produce más
retroceso más por las pólvoras que por el diámetro de ella. Está comprobado que la mejor manera de impulsar cargas mayores de perdigón no es con ánimas
sobredimensionadas es cambiándose a un Calibre superior, 2 ¼ de onza o 64 g plomea mejor en una de Calibre
10 que en una del 12 con recamara 3" ½ Súper-Mágnum.

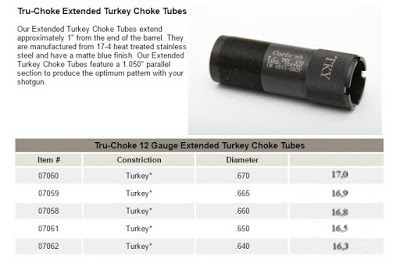

Hunting Tungsten Alloy Turkey .045" = Ø17,5 mm TAT
Hunting Super Turkey .075" = Ø16,9 mm ST
CHOKES DISTANCIA TRIDIMENSIONAL PERDIGONES
ESCOPETA SPORTING - CHOKES CONVENCIONALES
PERDIGÓN 6 - 32 GRAMOS
DIFERENTES CHOKES Y MUNICIONES
DISTRIBUIRAN EL DISPARO EN DISTINTOS DIÁMETROS
En
general, podemos decir que cuanto mayor sea el grado de Choke, más densa será
la dispersión resultante. Por supuesto el alcance no sólo depende de este
factor, sino también de otros de gran importancia como el largo del cañón,
tamaño del plomo, la calidad y velocidad del cartucho y la experiencia o
habilidad del cazador... (Mecánica Newtoniana1).

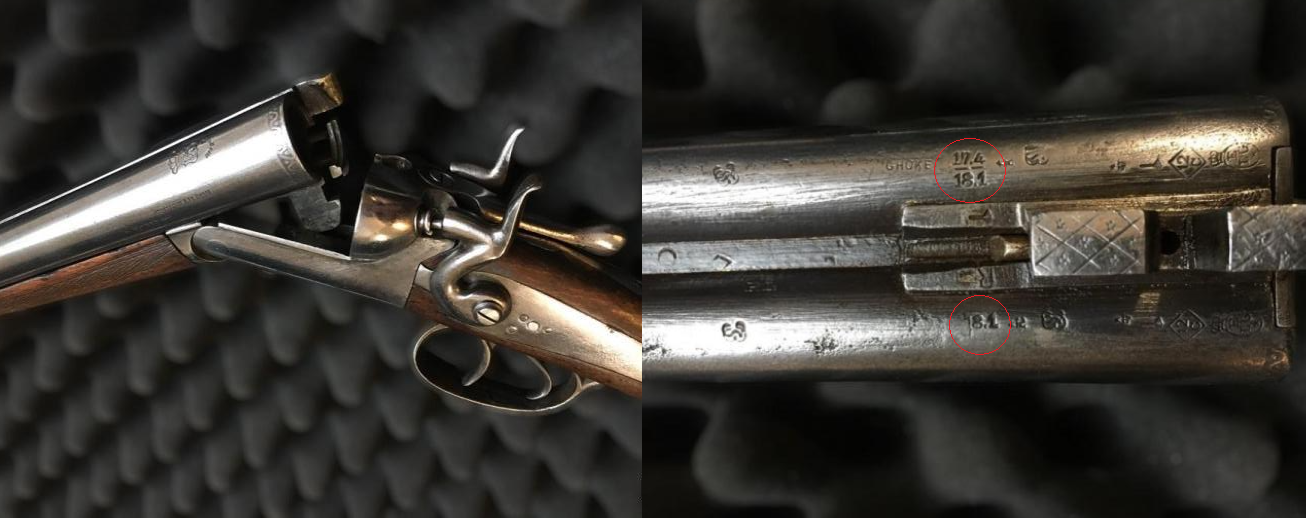

ÁNIMA 18,1 CAÑÓN X (17,4) - XXX (18,1)
LA MEDICIÓN MÁS ACERTADA DE UN CHOKE ES CON UN CALIBRADOR DE DÉCIMAS DE CHOKE
EL PIE DE REY GENERA CONFUSIÓN DEPENDIENDO DE LA PRESIÓN QUE SE EJERZA
Calibrador Décimas Choke ¾ ✦✦ Ø17,8 / 17,68 Medidas Métricas
LANBER PLUS CHOKE
Calibrador Décimas Choke ¾ ✦✦ Ø17,7 / 17,58 Medidas Métricas
LANBER CHOKE STD

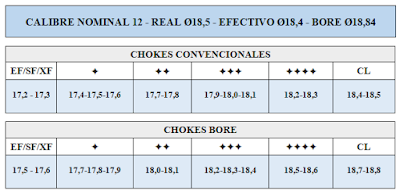

RECÁMARA - ÁNIMA CONVENCIONAL Y BORE
NINGÚN CARTUCHO DE CALIBRE EXACTO ABRE EN EL
CONO DE FORZAMIENTO
HEVI SHOT WATERFOWL EXTREME RANGE
(LARGO ALCANCE)
CHOKES BRILEY
«¡Con cargas pesadas de Calibre
12, un Choke demasiado cerrado debido a
la sobrepresión que ejerce su estrangulamiento existe
la posibilidad de deformar los perdigones, disolverlos, soldarlos y en el peor
de los casos inflarlo o reventarlo. Hay que tener en cuenta que un Choke de una
✦ de Ø17,2 mm
equivale al Calibre 14 o 16. Plomea mejor un Choke de una ✦ de Ø9 (17,6) a Ø11 (17,4) décimas que uno
de ✦ de Ø12 (17,3) décimas
o más!»
HEVI SHOT CHOKE TURKEY
(LARGO ALCANCE)
BRILEY CHOKE TUBES
-.005"
/ .000" / .005" / .010" / .015"
/ .020" / .025" / .030" / .035"
/ .040"
CHOKE BRILEY HELIX HUNTER
3 PUNTOS .030" - 2 PUNTOS .015" - 1 PUNTO .005"
Choke Helix de 3 Puntos .030" = 1✦ de 9
Décimas Ø 17,62 mm
Lead (Plomo) +40 Yds (+36 m)
Hubo un tiempo en que los
estranguladores intercambiables se consideraban una mala innovación
técnica. Culpables de producir patrones de rociado irregulares y reducir
el alcance efectivo de las escopetas, los estranguladores extraíbles tuvieron
mala fama. Es cierto que algunos fabricantes no tuvieron el cuidado
necesario en el mecanizado de los estranguladores y, como consecuencia, el
rendimiento de estos últimos fue limitado.
Sin embargo, los fabricantes de prestigio siempre han
producido productos de calidad y los resultados de las escopetas equipadas con
estos estranguladores podrían rivalizar con los de los estranguladores
fijos. Hoy en día, gracias a las nuevas tecnologías (estranguladores
largos, extendido exterior y uso de nuevos materiales, aceros de alta aleación,
aceros inoxidables, titanio...), las prestaciones de estos estranguladores son
en algunos casos superiores a los cañones tradicionales.
Los choques Briley no vienen marcados
en estrellas sino en abreviatura o décimas de pulgada (los Helix
Hunter en puntos). Es sencillo..., cuanta
más décimas más cerrado. De todas formas, esto son valores aproximados, ya que, dependiendo del tipo y modelo, de la diferencia entre el ánima del cañón y
las décimas en la boca, plomeará más abierto o cerrado y así con todos...
1 Aunque la teoría es generalizable, la mecánica simple newtoniana (Masa del proyectil x velocidad del proyectil = masa del arma x velocidad de retroceso), no es la forma más acertada de medir las interacciones físicas de las transmisiones de energía entre proyectil y el arma. Se obvian aspectos tan importantes como cantidad de gases producidos por el propelente, cuanta cantidad de estos gases son liberados en boca, la diferencia entre la velocidad del proyectil y estos gases, la velocidad de aceleración, la fricción en el ánima o la interacción de la longitud del cañón con todos estos factores. Según esta fórmula, un arma de cañón corto o «recortada», cuyo proyectil viaja a velocidad inferior a un arma de cañón largo, debería tener menor retroceso que la de cañón largo... Es al revés...
COMPROBADOR CALIBRADOR DÉCIMAS CHOKES
CALIBRE 12
armamentocazaytiro.blogspot.com/2014/07/eleccion-de-la-escopeta.html
***
Copyright © El Instructor
elinstructor armamento caza y tiro
¡¡QUEDA PROHIBIDA LA DIFUSIÓN O PUBLICACIÓN
SIN EXPRESO DERECHO DEL AUTOR!!
¡¡LAS
IMÁGENES ESTÁN PROTEGIDAS POR DERECHOS DE AUTOR!!
.png)
.png)
